Если у вас есть дача или дом в селе, то наверняка вы сталкивались с тем, что периодически нужно скашивать траву на участке. Косить траву вручную косой довольно утомительное занятие и занимает много времени, эту работу можно сделать намного быстрей с помощью газонокосилки.

Покупные варианты не дешёвые, но сделать самодельную газонокосилку можно своими руками ничего в этом сложного нет, конструкция косилки довольно проста и понятна.

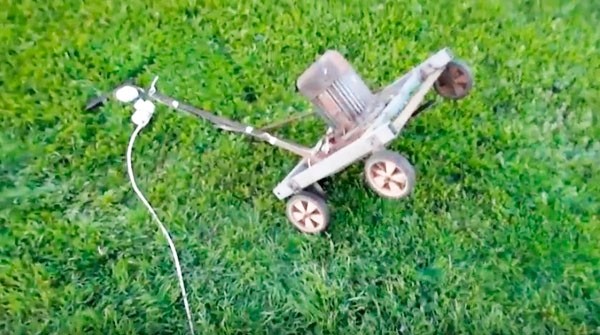

Самодельная газонокосилка.

Для изготовления косилки вам понадобится:

• Электродвигатель мощностью примерно на 1 кВт.
• Выключатель, конденсатор.
• Кабель.
• Металл (уголок или профильная труба, кусок листового металла толщиной 3 мм).
• Кусок закалённого металла длиной 50 см, толщиной 3 мм (для ножа газонокосилки).
• 4 небольших колеса (подойдут колёса от старой детской коляски).

Из инструментов понадобятся:

• Сварочный аппарат.
• Электродрель.
• Болгарка.
• Слесарный инструмент (гаечные ключи, пассатижи, молоток).

На рисунке предоставлены чертежи газонокосилки с приблизительными размерами.

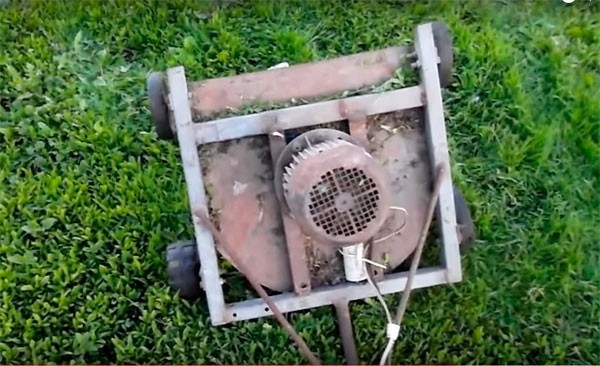

В этой самоделке был использован электродвигатель на 1 кВт (1400 об/мин), двигатель установлен и закреплён болтами к раме, сваренной из профильной трубы. К раме приварена ручка, газонокосилки, на которой установлен выключатель двигателя и розетка для подключения кабеля.

Нож изготовлен из калёной стали, длина ножа 50 см, толщина 3 мм, нож выгнут по форме пропеллера, это нужно чтобы лежачая трава подымалась потоком воздуха и лучше косилась ножом.

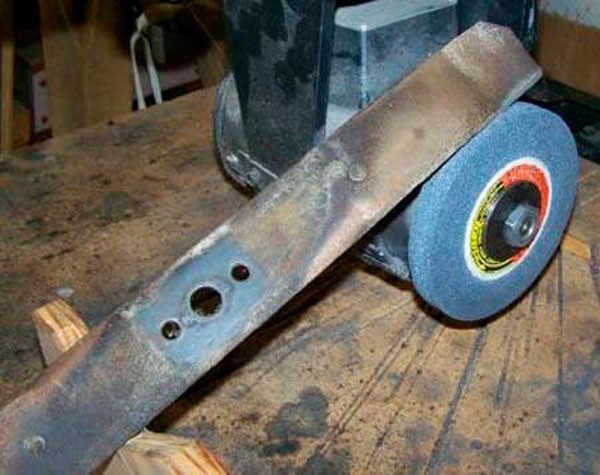

Края ножа нужно заточить на наждаке, в процессе кошения травы, нож постепенно затупляется и его нужно периодически снимать и точить.

Нож крепится двумя болтами к муфте вала, сама муфта фиксируется на вале двигателя винтом.

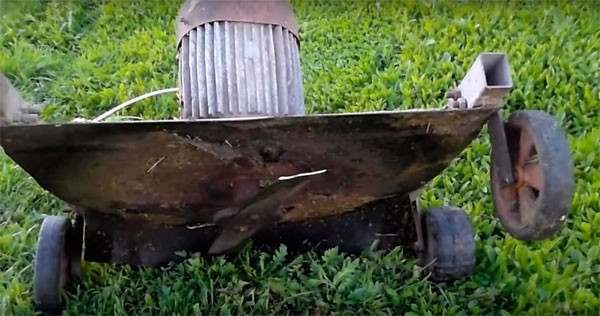

Высоту ножа от земли нужно отрегулировать, для стрижки газона оптимальная высота ножа – 5 — 8 см. В задней стороне косилки сделана защита из приваренной полоски металла на случай если из-под ножа вылетит камень.

На раме закреплены четыре небольших пластмассовых колеса.

Самодельная газонокосилка с двигателем на 1 кВт, рассчитана на невысокую траву, высокую траву косить на ней уже тяжело, для высокой травы понадобится более мощный двигатель.

Рекомендую посмотреть видео автора, который сделал газонокосилку своими руками.
